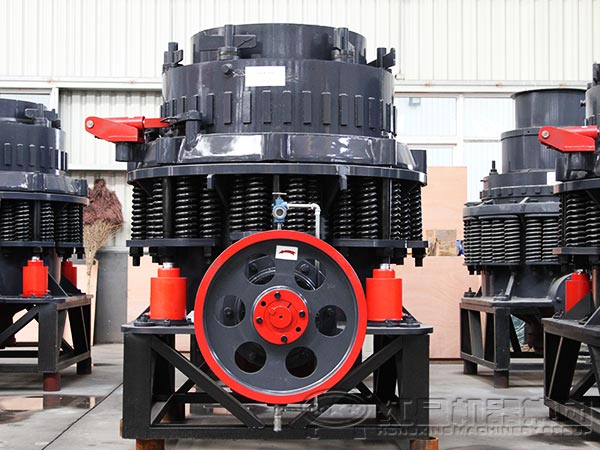

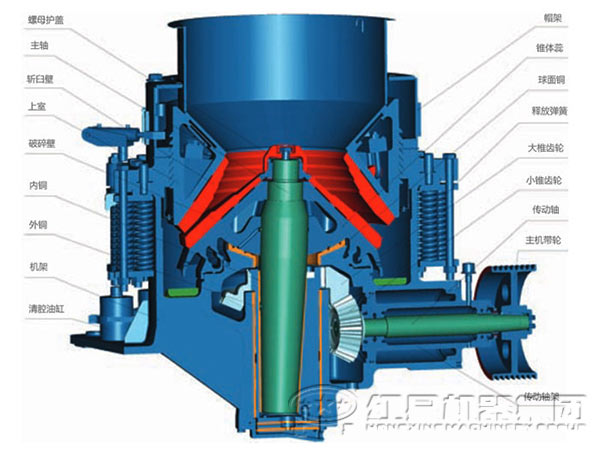

圓錐破碎機是性能很好的破碎機之一，適于破碎中等以上硬度的各種礦石和巖石，結構可靠。它的主要組成部分有機架、傳動裝置、偏心軸套、上破碎壁(固定錐)、下破碎壁(動錐)、調整部件、保險裝置、密封裝置、潤滑系統等。該設備的良好性能就是在這幾大部分的共同組合之下形成的，本文就來對圓錐破碎機的主要組成部分及其特點做詳細的介紹。

1.機架

機架是設備的整個結構骨架，主機架由上機架和下機架組成，上架體是焊接件，其上口焊有耐磨銅板，下架體是整體鑄鋼件。兩者通過液壓缸連接，對破碎機其他各部件起到很好的支撐固定作用，破碎機設備之所以能夠很好的緊密協調，離不開機架的支撐，機架下部有四個地腳螺栓，對機架起固定作用。

2. 傳動裝置

傳動裝置的組件主要被密集的安裝在傳動軸箱里。圓錐破碎機的傳動軸軸承主要有滾動和滑動軸承兩種。如果質量較好，結合良好的裝配與潤滑系統，相比之下滑動軸承的工作效率高、壽命長，且維修方便。傳動軸箱一端通過皮帶、皮帶輪與電機相連，經過內部動力調整，從另一端的小錐齒輪將動力傳遞到偏心軸套上的大錐齒輪，帶動設備運轉。

3.偏心軸套

偏心軸套部分主要由使用鑄鋼材料鍛造的偏心軸套、大錐齒輪和錐襯套三部分組成。內部安裝有襯套，下部安裝有大錐齒輪和止推軸承。此外，偏心軸套上還裝有利用螺栓固定的配重組件，內部安裝耐磨保護襯板。

4.動錐與定錐

動錐部分是由用熱壓裝配在一起的驅體和主軸組成的。在其外表通常裝有耐磨錳鋼襯板，防止動錐嚴重磨損。動錐內部安裝有襯套。定錐上部安裝給料料斗，內部安裝有高錳鋼耐磨襯板，外部是與調整環配合的梯形螺紋。

5.調整部件

圓錐破碎機的調整環部分也可以看做是一個外表有鋸齒形螺紋的定錐體。調整環通過其外表的齒形螺紋支與承環連接，這樣在旋轉調整環的時候可以改變定錐的高度，從而實現破碎機排礦口大小的調整。調整環外套有一個裝有鎖緊缸的鎖緊帽。通過鎖緊缸能夠消除鋸齒形螺紋連接的間隙，使兩螺紋在上面接觸。這樣在圓錐破破碎物料在正常范圍時，由于調整環和支承環的接觸面在沖擊力方向上緊密接觸沒有間隙，因此不會產生沖擊作用。

6.保險裝置

圓錐破碎機的彈簧保險系統是過載保護裝置，在沿支承環圓周方向上安裝有起緩沖作用的彈簧組，配合機架上部錐面，把支承環壓在機架上。這樣，即使有異物鐵塊通過破碎機也不會危害到機器。使用該彈簧保險裝置，大大減小了停機時間。

7.密封裝置

圓錐破碎機的內部結構密封性能好，可采用干油或水兩種密封形式，使石粉與潤滑隔離，保證可靠工作，可有效的保護設備免受粉塵及其他小顆粒的侵害。
