復合圓錐破碎機產品介紹

復合圓錐破碎機是通過對傳統圓錐破碎機設計不足進行改進，再引進德國新技術而開發的具有先進水平的高能圓錐破碎機，它是一款集中了迄今為止已知各類型圓錐破碎機主要優點的高能破碎機械。

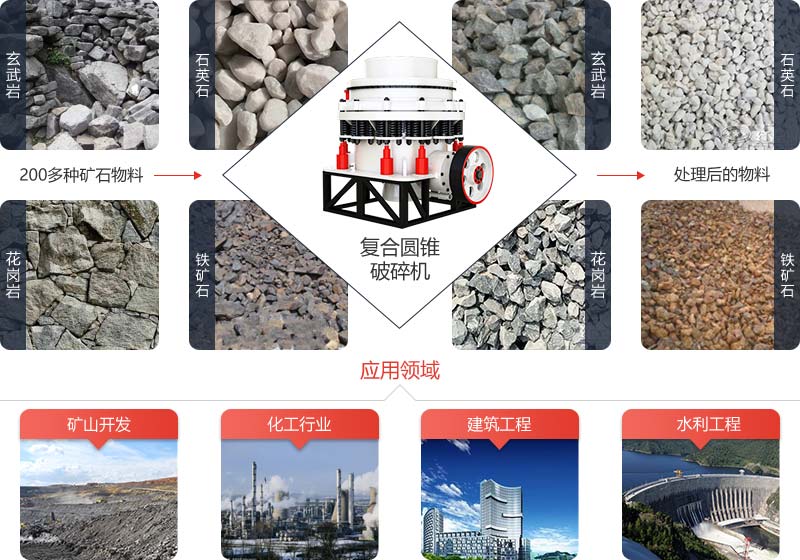

復合圓錐破碎機適合中碎和細碎各種礦石巖石

復合圓錐破碎機具有破碎比大、節能高效，產品粒度均勻等優點，廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化學工業等行業中，適合中碎、細碎各種礦石，巖石。

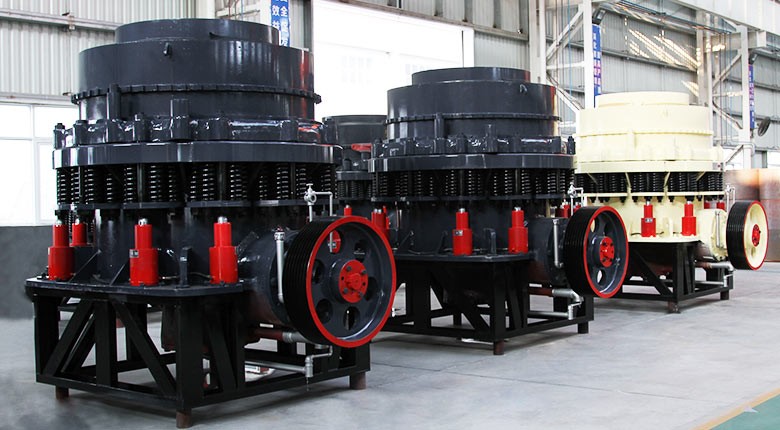

復合圓錐破碎機圖片

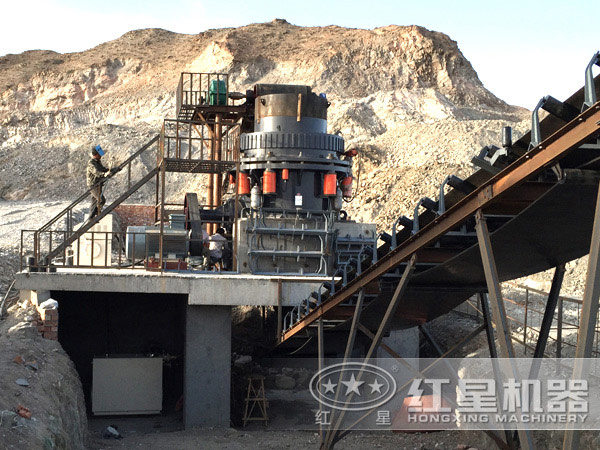

河南平頂山圓錐破加工設備

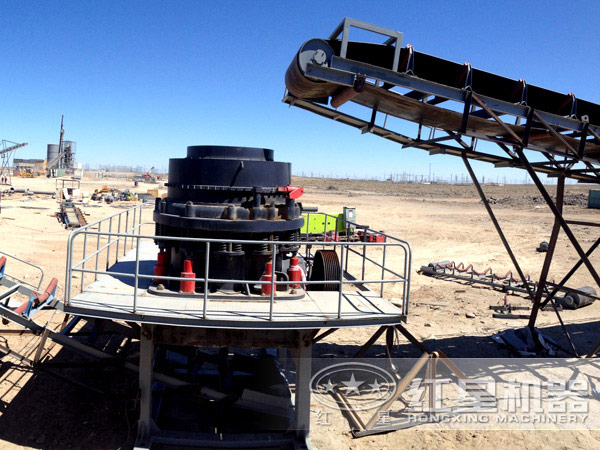

安徽六安圓錐破碎設備

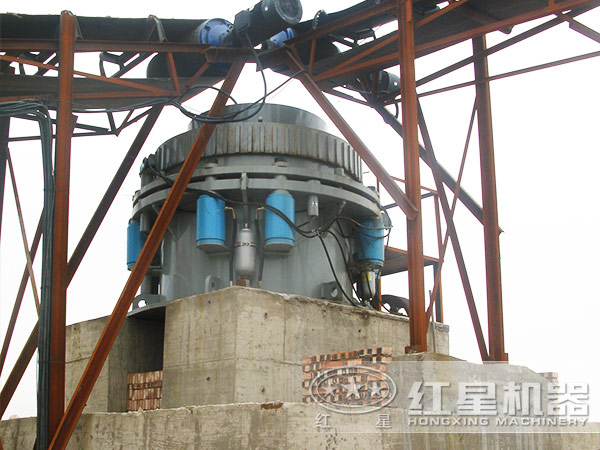

湖南婁底破碎生產線上的圓錐破碎機

專業定制     在線咨詢

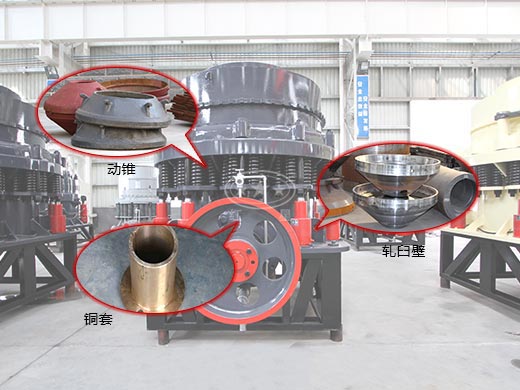

復合圓錐破碎機配件介紹

復合圓錐破碎機配件介紹

1.軋臼壁：在作業過程中，復合圓錐破碎機軋臼壁有承受極強的、高頻次的、反復交變應力的作用。軋臼壁是和破碎壁是在圓錐破中一起運轉工作對物料進行破碎的主要部件，因?yàn)槭枪潭ú粍?dòng)的，所以又叫做定錐。復合型圓錐破碎機在運作的時候，破碎壁就會做軌跡運動，和軋臼壁的距離時而靠近時而遠離，達到擠壓破碎物料的目的，部分物料會從開邊排料口排出。

2.破碎壁：又名叫動錐，是用圓錐頭固定在圓錐身軀上。復合型圓錐破碎機的破碎壁采用新型復合材料鍛造而成，具有超強耐磨、性價比高等特點。

3.銅套：主要作用是起滑動軸承，其有一錐銅套，內裝大齒輪組件，一般磨損不多，總間隙小于5毫米可用。大齒輪組件中間有一錐銅套，內插動錐主軸，上間隙較小約在3毫米左右，下間隙較大約在8毫米左右，可在裝配時用粗保險絲測量，碗型銅瓦磨損和動錐球面磨損量將影響其間隙，復合圓錐破碎機動錐的運動軌跡由其決定。

4.齒輪：是能互相嚙合的有齒的機械零件，在復合型圓錐破碎機中起傳動作用。若設備長時間超負荷運轉，被破碎物料產生的沖擊力較大，就會造成輪齒嚴重過磨損甚至斷裂，或者設備長期超負荷運轉，將會導致齒根局部產生疲勞裂紋等。所以在日常保養中，要定期的檢查和保養齒輪。

復合圓錐破碎機性能特點

復合圓錐破碎機性能特點

1、生產效率高。復合型圓錐破碎機破碎錐具有較高的擺動次數和較大的擺動行程，因而在破碎腔內的礦石是受大行程的快速?zèng)_擊，在破碎腔的下部設有一定長度的平行碎礦區，能保證礦石在平行區內至少被破碎一次。因此，復合圓錐破碎機具有生產效率高、功耗少、產品粒度均勻等優勢。

2、可靠的保險系統。在不可破異物通過破碎腔或因某種原因機器超載時，彈簧保險系統實現保險，復合圓錐破碎機排礦石增大，異物從復合型圓錐破碎機破碎腔排出，如異物卡在排礦口使用清腔系統，使排礦繼續增大，使異物排出復合圓錐破碎機破碎腔。設備在彈簧的作用下，排礦口自動復位，恢復正常工作。

3、先進的潤滑系統。復合型圓錐破碎機采用特殊的稀油潤滑系統設計，大大提高了設備使用壽命。提高了阻擋粉塵的可靠性，使灰塵雜質無法進人機體內，從而保證了潤滑油清潔，消除了老式彈簧圓錐破碎機油水混合等常見故障。

4、成品粒形優異。復合圓錐破碎機設備采用粒間層壓原理設計的特殊破碎腔，及與之相匹配的轉速，取代傳統的單顆粒破碎原理，實現對物料的選擇性破碎，提高了產品細料比例和立方體含量，成品粒形優異。

復合圓錐破碎機工作原理

復合圓錐破碎機工作時，電動機通過水平軸和一對傘形齒輪帶動偏軸套旋轉，破碎圓錐軸心線在偏心軸套的迫動下作旋轉運動，使得破碎壁（動錐）表面時而靠近時而離開軋臼壁（定錐）的表面，從而使礦石在破碎腔內不斷地受到擠壓和彎曲而被破碎。

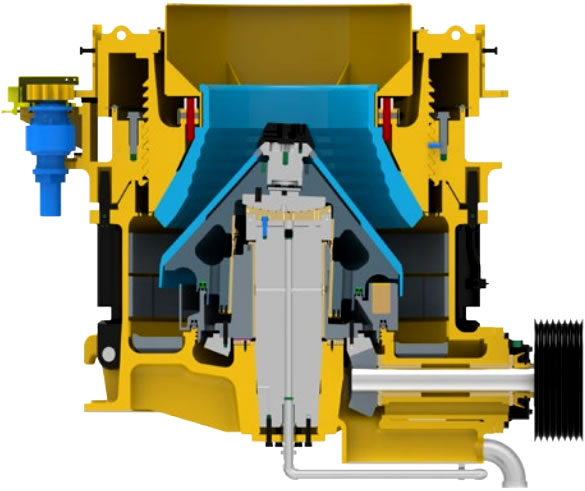

復合圓錐破碎機破碎腔展示

復合型圓錐破碎機的水平軸由電機通過三角皮帶和皮帶輪來驅動，水平軸通過大、小齒輪帶動偏心套旋轉，圓錐軸在偏心套的作用下產生偏心距做旋擺運動，使得破碎壁表面時而靠近定錐表面，時而遠離定錐表面，從而使石料在破碎腔內不斷地受到擠壓、折斷和沖擊而破碎。破碎后的物料在自重的作用下從破碎機下部的排料口排出。在工作過程中，不可破異物通過破碎腔或因某種原因機器超載時，彈簧保險系統實現保險，排礦口增大，異物從破碎腔排出，如異物卡在排礦石可使用清腔系統，使排礦繼續增大，使異物排除破碎腔。在彈簧的作用下，排礦口自動復位，機器恢復正常工作。

復合圓錐破碎機技術參數
