單缸圓錐破碎機產品介紹

單缸液壓圓錐破分四種腔型，可對礦石物料進行中碎、中細碎、細碎、超細碎等作業

單缸圓錐破碎機是新推出的一款液壓型圓錐破碎機，簡稱單缸圓錐破碎機，單缸圓錐破碎機是在HP系列液壓圓錐破碎機的基礎上融合美國技術對料層破碎原理和靜壓理論的又一次重要突破。單缸液壓圓錐破碎機的破碎腔根據破碎粒度要求可分別為中碎、中細碎、細碎、特細碎四個腔型，適用于冶金、建筑、筑路、化學及硅酸鹽行業中原料的破碎，可以破碎中等和中等硬度以上的各種礦石和巖石。

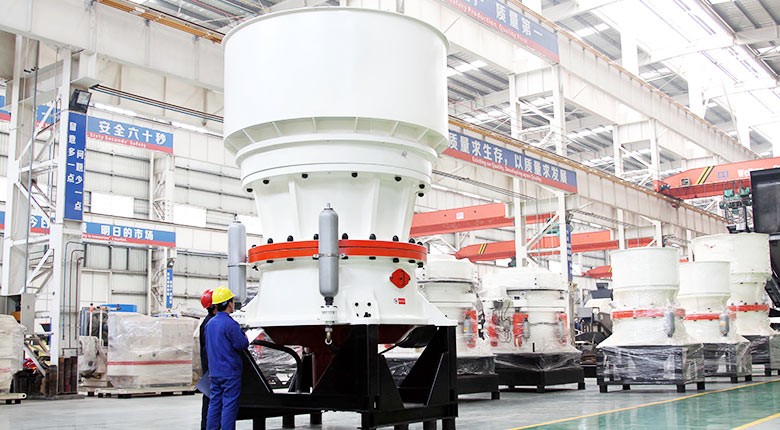

圖片實拍

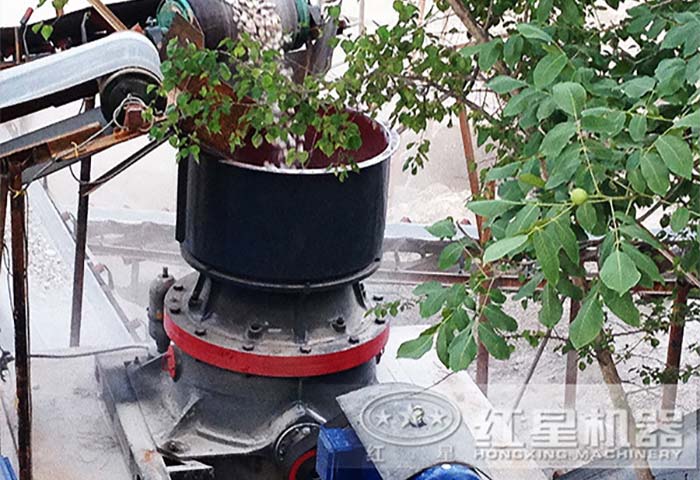

山東濰坊單缸液壓破碎現場

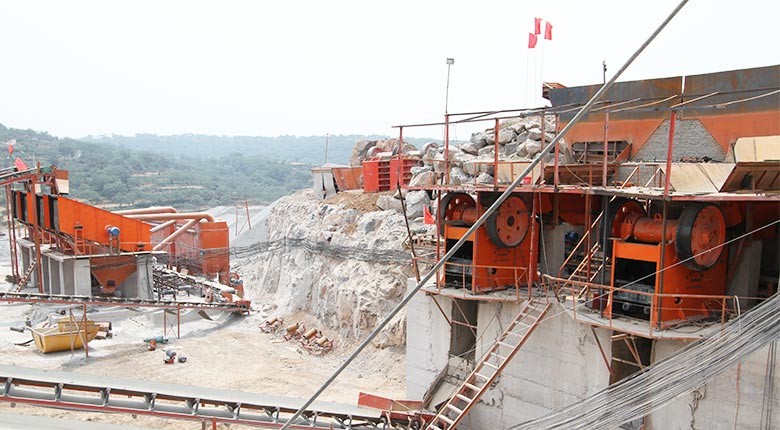

湖北黃岡單缸圓錐破碎生產線

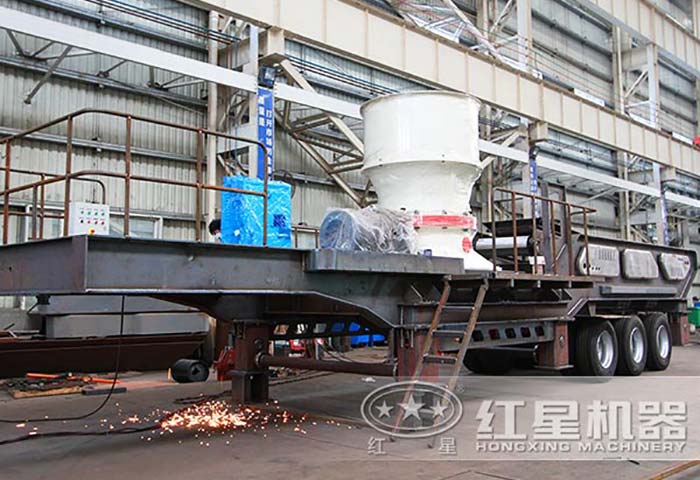

如果固定的單缸圓錐破不能滿足您，那么還有移動的單缸圓錐破可以考慮

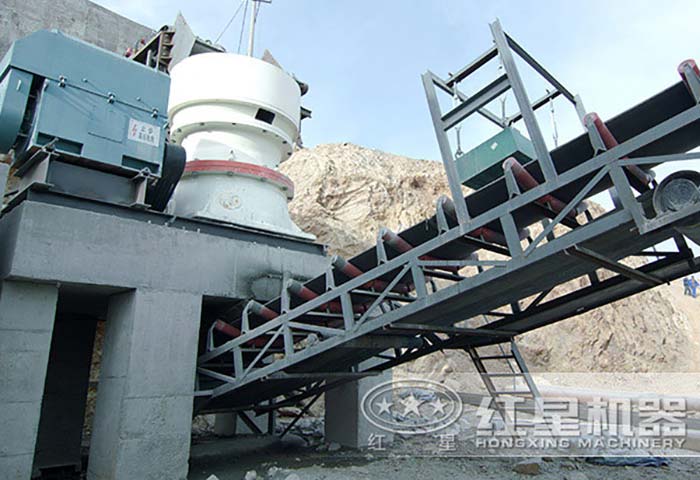

貴州畢節破碎生產線設備——單缸液壓圓錐破碎機

單缸液壓圓錐破碎機結構簡析

單缸液壓圓錐破碎機上機架即固定在外錐上又在內表面固定有錳鋼襯板，下機架連同軸套水平傳動軸套鑄為一體，上、下機架由螺栓固定在一起，偏心軸套下方用螺栓固定有液壓油缸。豎軸上固定有可動內錐，并在其外表面裝有錳鋼板，豎軸下部插入偏心軸套的偏心孔中，并支撐在液壓缸的活塞上。

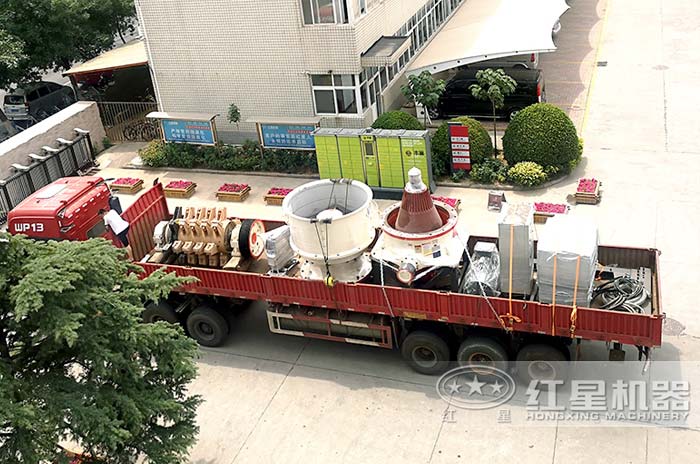

單缸圓錐破碎機發貨，內部結構如圖所示

單缸液壓圓錐破碎機調整和保險都是由支承在動錐的主軸底部的一個液壓缸和油壓系統來實現的。通過增加或減少液壓缸中的高壓油量就可使主軸和破碎錐上升或下降，從而達到排料口的調整。當碎礦腔中有難碎異物進入時，可動內錐所承受的壓力增大，此壓力通過豎軸傳遞給下面液壓油缸的活塞，將油壓回油箱，此時排礦口增大，難碎異物排出后油箱中的油流回液壓缸，通過液壓缸的活塞將豎軸連同可動內錐頂起恢復原位，單缸圓錐破碎機即恢復正常工作。

單缸液壓圓錐破碎機性能特點

1、結構簡化、重量輕。由于單缸液壓圓錐破碎機使用了液壓保護和液壓調整，省略傳統圓錐破碎機的球面軸承、支撐環等復雜零部件，簡化了設備結構，重量更輕。

2、勞動強度低。通過操作液壓控制閥就可完成調整排礦口的工作，如遇到破碎腔堵塞現象時，操縱液壓操作閥控制動錐上升下降復數次即可排除堵礦現象，降低操作工人的技術難度和勞動強度。

3、成品粒度均勻。單缸液壓圓錐破碎的動錐主軸的簡支梁結構，使動錐主軸偏心角減小為彈簧機的1/2，使得破碎錐相對較陡，破碎腔更長，提高了破碎礦石的均勻性。

4、密封、潤滑性能好。采用了比傳統圓錐破碎機水密封性更可好的密封筒防塵結構，解決了傳統水密封的排水問題、油水混合的緣故，造成潤滑不良的故障發生的問題。

單缸液壓圓錐破碎機結構精簡、密封性能好，非常環保節能

單缸液壓圓錐破碎機工作原理

單缸圓錐破碎機工作時，電機帶動破碎機的小齒輪，小齒輪帶動大齒輪，大齒輪組件（大齒輪、大齒輪架、偏心鋼套）帶動偏心套組件（偏心缸套、偏心銅套）和主軸組件（主軸、內錐、內錐襯板）以理論垂直線為中心，在銅襯套內公轉，主軸組件在偏心銅套內以主軸的中心線可以實現自轉。空機運行的時候，偏心套組件“抱著”主軸組件和隨大齒輪一同公轉，當物料加入到破碎腔后，主軸總成（主軸、內錐）在物料的阻力下在偏心銅套內緩慢的自轉。內錐的運行軌跡看起來是在破碎腔內來回?cái)[動，同時緩慢的旋轉。物料被擺動的內錐擠壓破碎。支撐套與架體連接處靠液壓缸壓緊，當破碎機內落入金屬塊等不可破碎物體時，單缸的動錐由底部液壓活塞托起，起到排放口調整和過鐵保護、反復起落排除堵礦的作用。

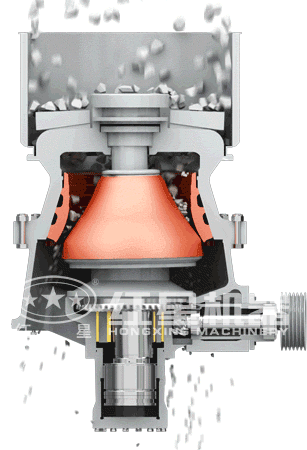

單缸液壓圓錐破碎機破碎腔是這樣將物料破碎的

單缸圓錐破碎機技術參數
