雷蒙磨粉機是礦石磨粉加工行業重要的研磨設備，對其全面了解有助于選購和后續使用

詳細了解雷蒙磨粉機的內部結構與工作原理，可以對機器有更全面的認識，詳細了解機器各部分結構部件的構成、材質、用途，也更有利于掌握雷蒙磨粉機的市場價格，從而在機器的購買到使用到維修到故障排除整個過程中都會得心應手。下面對雷蒙磨粉機的內部結構和工作原理做詳細的介紹。

1.內部結構詳解

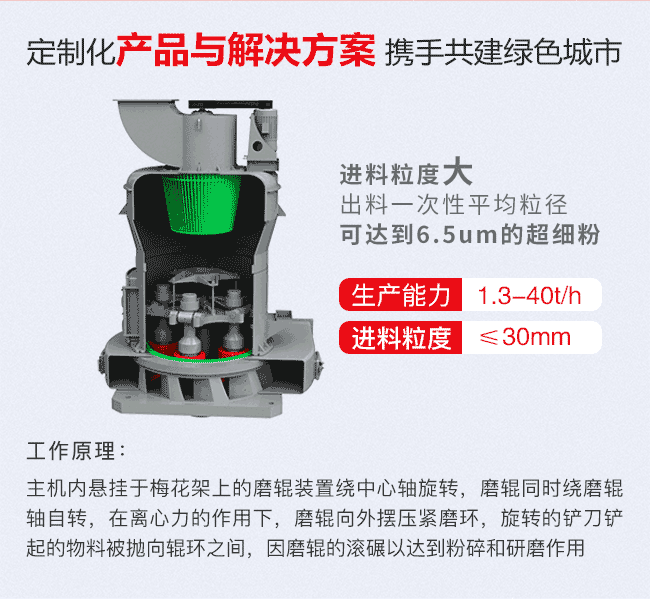

雷蒙磨粉機主要有主機、分析機、電機、研磨裝置等部分組成

雷蒙磨粉機要由主機、分析機、鼓風機、成品旋風分離器、管道裝置、電機等組成。其中主機由機架、進風蝸殼、鏟刀、磨輥、磨環、罩殼及電機組成。輔助設備有顎式破碎機 、斗式提升機、電磁振動給料機、電控柜等，用戶可以根據現場情況靈活選擇。

（1）分析機

分析機是用來控制物料研磨細度的，該分析機通過調速電機并經二級減速帶動轉盤上60片葉片旋轉，形成對粉子分級作用。葉片轉速快慢是按成品粉子料度大小進行調節。當如要獲得較細粒度粉子時，就必須提高葉片轉速，使葉片與粉子接觸增加，使不合要求粉子被葉片拋向外壁與氣流脫離，粗粉子因自重力作用落入磨室進行重磨，合格成品粉子被葉片隨氣流吸入大旋風收集器內，氣流與粉子被分離后，粉子被收集。

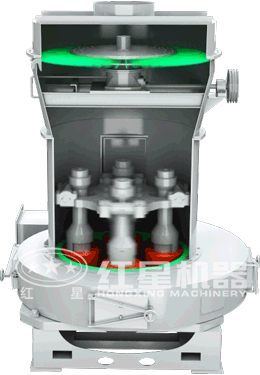

上方轉盤上旋轉的葉片可通過控制旋轉速度來調節出粉細度

（2）鼓風機

雷蒙磨粉機在高速運轉時，鼓風機會將空氣吹入雷蒙磨粉機機艙內，氣流會把物料揚起，因?yàn)閼逸S懸輥的運動和管道的阻力，風壓會逐漸由正壓轉變?yōu)樨?fù)壓。揚起的粉粒與氣體的混合氣流會進入大旋風分離器內，粉粒經旋風分離器分離出來送入了料倉。

（3）鏟刀

鏟刀主要是將物料不斷鏟進磨輥和磨環之間，鏟刀在不斷鏟起物料時與不同質量、硬度的物料進行長時間接觸摩擦，磨損嚴重的鏟刀將無法鏟起物料，會直接導致雷蒙磨粉機的工作效率受到影響。因此，雷蒙磨粉機的鏟刀多用耐磨性好的鋼材料制成，這樣就可以更大程度的保證鏟刀經久耐用。

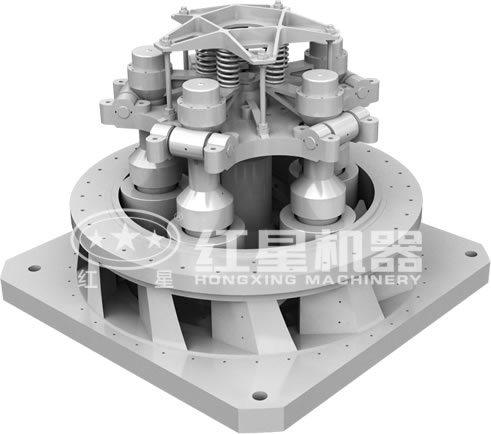

鏟刀就在磨輥下方，工作時可不斷鏟起物料供磨輥研磨

（4）磨輥磨環

磨輥和磨環主要是負責對物料的碾壓使之磨成粉。磨輥與磨環的運動狀態決定著磨機的功率消耗和生產率高低，二者多采用耐磨材質制成。磨輥緊貼于磨環滾動，當磨輥與磨環達到一定磨損后，要及時修復更換，保持磨輥與磨環之間的恒定碾壓力，從而保證穩定的產量和細度。

2.工作原理

紅星機器雷蒙磨粉機綠色生產，節能環保性能強

物料經粉碎到所需粒度后，由提升機將物料送至儲料斗，再經振動給料機將物料均勻連續的送入雷蒙磨粉機主機磨室內，由于旋轉時離心力的作用，磨輥向外擺動，緊壓磨環，鏟刀鏟起物料送到磨輥與磨環之間，因磨輥的滾動而達到粉碎目的。物料研磨后的細粉隨鼓風機的循環風被帶入分析機內進行分選，細度過粗的物料落回重磨，合格細粉則隨氣流進入成品旋風集粉器，經出粉管排出，即成為成品。 在雷蒙磨粉機磨室內因被磨物料中有一定的水分，研磨時產生熱量，水氣蒸發，再加上整機各管道接口處不夠嚴密，外界氣體被吸入，使循環氣壓增高，保證磨機在負壓狀態下工作，所增加的氣流量通過余風管排入除塵器，被凈化后排入大氣。
