生產能力:200t/h
加工物料:花崗巖、河卵石
設備配置:顎式破碎機,圓錐破碎機,洗砂機,圓振動篩等設備
電話:0371-67772727
40年匠心鑄造 國家環保標準
拒絕偷工減料 堅持一絲不茍
生產能力:8-800m3/h 進料粒度:400mm
適用物料:合金粉、銅粉、礦石、耐火材料、高嶺土、石灰、石英砂、涂料等
應用范圍:廣泛適用于用于煤炭、冶金、礦山等部門作產品分級用
紅星圓振動篩又稱YK系列振動篩,該設備是利用振子激振所產生的復旋型振動而工作的,振子的上旋轉重錘使篩面產生平面回旋振動,而下旋轉重錘則使篩面產生錐面回轉振動,其聯合作用的效果則使篩面產生復旋型振動。其中圓振動篩(YK系列振動篩)做圓形運動,是一種多層數、高效新型振動篩。

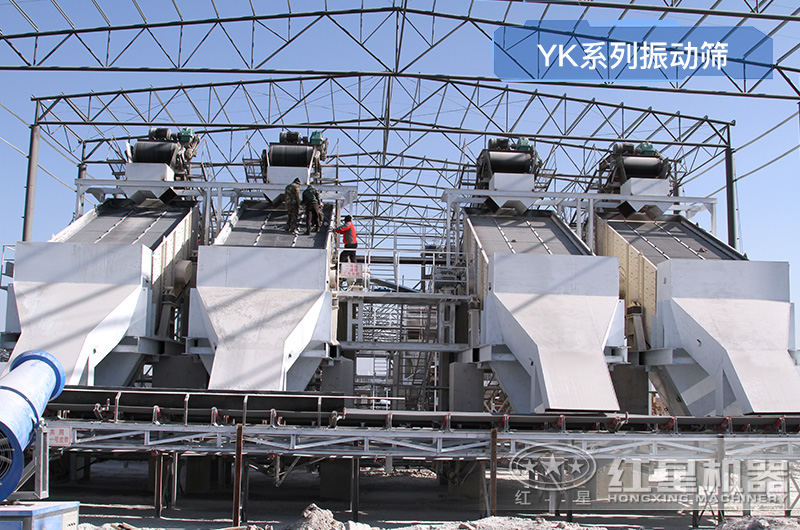

圓振動篩應用于河南輝縣大型破碎生產現場案例
山東煙臺移動圓振動篩現場實景

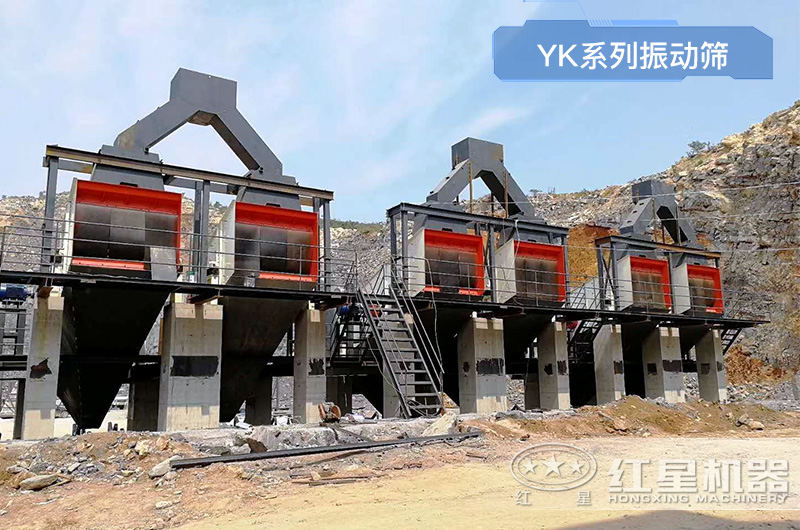

河北大型砂石破碎生產基地使用的圓振動篩
圓振動篩(YK系列振動篩)應在篩面沒有物料的情況下啟動,盡量避免帶料開機,篩機運轉平穩后才能給料。圓振動篩(YK系列振動篩)停機前應先停止給料,待剩余物料排除后再停機。工作過程中應經常觀察篩機運行情況,如發現運動不正常或異常聲響,應及時停機檢查,找出原因,排除故障。
1、圓振動篩(YK系列振動篩)采用筒體式偏心軸激振器及偏塊調節振幅,物料篩淌線長,篩分規格多,具有結構可靠、激振力強、篩分效率高、振動噪音小、堅固耐用、維修方便、使用安全等特點。
2、圓振動篩(YK系列振動篩)驅動篩機采用結構簡單、制造維修容易的瓣形聯軸器和撓性盤聯軸器,克服了萬向聯軸器易損壞的缺陷;振動器采用塊偏心式結構,結構簡單。
3、圓振動篩(YK系列振動篩)處理能力強,篩分效率高,具有技術參數合理,結構強度、剛度高,運轉可靠,噪音小,維修方便等特點。

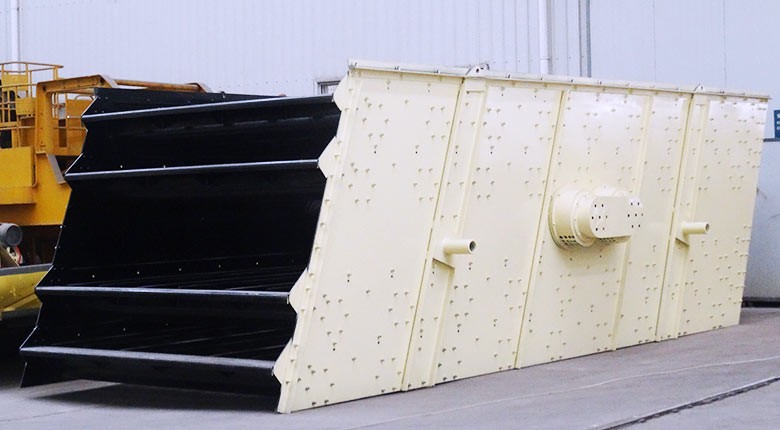

圓振動篩技術參數合理,結構強度、剛度高,篩分效率高等優勢
圓振動篩(YK系列振動篩)一般由振動器、篩箱、隔振裝置、傳動裝置等部分組成。振動篩具有長方形的篩面,安裝在篩箱上。篩箱及篩面在振動器的作用下,產生圓形、橢圓形或直線軌跡的振動。由于篩面的振動使篩面上,篩箱及篩面在振動器的作用下,產生圓形、橢圓形或直線軌跡的振動。由于篩面的振動使篩面上的物料層松散并離開篩面拋起,使細粒級能透過料層下落并通過篩孔排出,并將卡在篩孔中的顆粒振出,除產生篩分作用外,且使物料向前運動,從而完成物料的篩分工作。

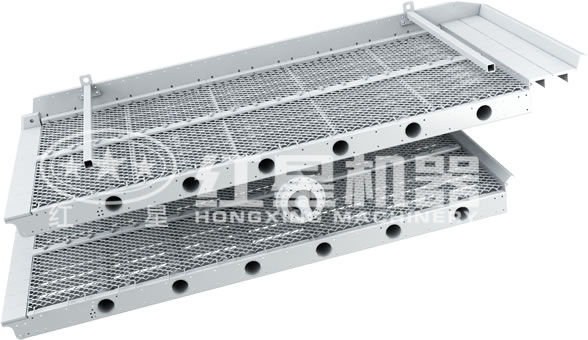

振動篩內部結構圖

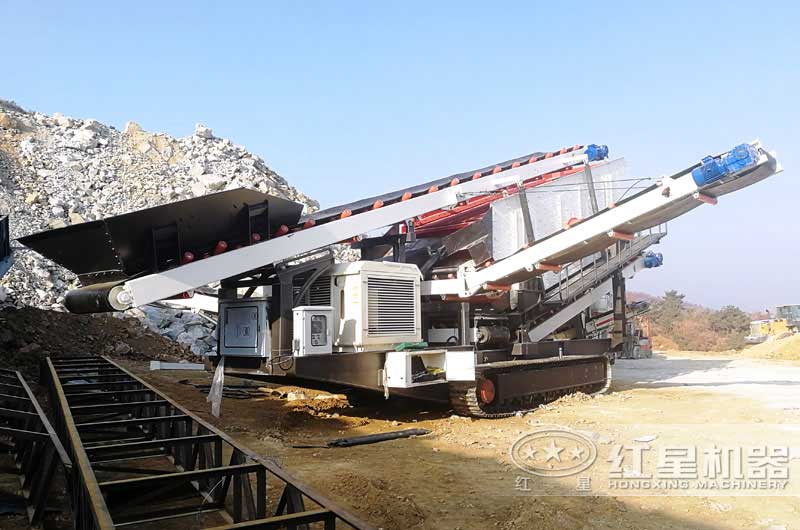

移動振動篩篩分石子現場實景

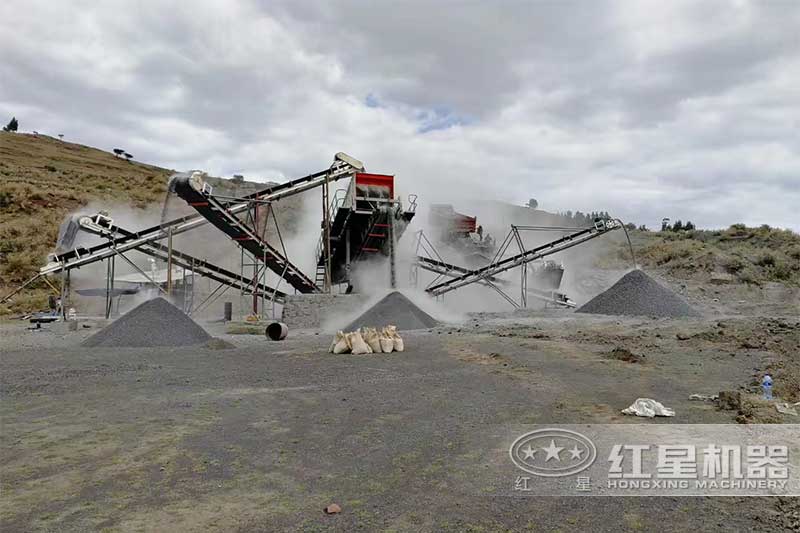

圓振動篩篩分3種規格砂石成品現場實景
型號規格 | 篩網 層數 | 篩網面積 (㎡) | 篩孔尺寸 (mm) | 最大進料尺寸 (mm) | 處理能力 (m3/h) | 振動功率 (r/min) | 雙振幅 (mm) | 電機功率 (kw) | 篩面傾角 (°) | 篩面 規格 (mm) | 總重量 (kg) | 外形尺寸 (長×寬×高)(mm) |
2YK1225 | 2 | 6 | 4-50 | 400 | 8-60 | 800-970 | 8 | 6P 5.5 | 20 | 1200×2500 | 3500 | 2930×1860×870 |
3YK1225 | 3 | 9 | 4-50 | 400 | 10-70 | 800-970 | 8 | 6P 5.5 | 20 | 1200×2500 | 3850 | 3070×1860×1210 |
2YK1230 | 2 | 7.2 | 4-50 | 400 | 12-78 | 800-970 | 8 | 6P 7.5 | 20 | 1200×3000 | 4200 | 3430×1860×870 |
3YK1230 | 3 | 10.8 | 4-50 | 400 | 13-80 | 800-970 | 8 | 6P 7.5 | 20 | 1200×3000 | 4600 | 3570×1860×1210 |
2YK1237 | 2 | 8.88 | 4-50 | 400 | 15-86 | 800-970 | 8 | 6P 7.5 | 20 | 1200×3700 | 4600 | 4050×1860×870 |
3YK1237 | 3 | 13.32 | 4-50 | 400 | 16-90 | 800-970 | 8 | 6P 7.5 | 20 | 1200×3700 | 5200 | 4270×1860×1210 |
2YK1535 | 2 | 10.5 | 5-50 | 400 | 20-125 | 800-970 | 8 | 6P 11 | 20 | 1500×3500 | 5890 | 4120×2210×1230 |
3YK1535 | 3 | 15.75 | 5-50 | 400 | 21-125 | 800-970 | 8 | 6P 11 | 20 | 1500×3500 | 6700 | 4360×2210×1610 |
2YK1545 | 2 | 13.5 | 5-50 | 400 | 22-150 | 800-970 | 8 | 6P 15 | 20 | 1500×4500 | 6330 | 5120×2210×1230 |
3YK1545 | 3 | 20.25 | 5-50 | 400 | 22-150 | 800-970 | 8 | 6P 15 | 20 | 1500×4500 | 6800 | 5360×2210×1610 |
4YK1545 | 4 | 27 | 5-50 | 400 | 22-155 | 800-970 | 8 | 6P 18.5 | 20 | 1500×4500 | 7800 | 5930×2210×2060 |
2YK1548 | 2 | 14.4 | 5-50 | 400 | 22.5-162 | 800-970 | 8 | 6P 15 | 20 | 1500×4800 | 6980 | 5420×2210×1230 |
3YK1548 | 3 | 21.6 | 5-50 | 400 | 22.5-162 | 800-970 | 11 | 6P 15 | 20 | 1500×4800 | 7700 | 5660×2210×1610 |
4YK1548 | 4 | 28.8 | 5-50 | 400 | 22.5-162 | 800-970 | 8 | 6P 18.5 | 20 | 1500×4800 | 8700 | 6230×2210×2060 |
2YK1848 | 2 | 17.28 | 5-80 | 400 | 25-206 | 750 | 8 | 6P 18.5 | 20 | 1800×4800 | 9080 | 5420×2550×1420 |
3YK1848 | 3 | 25.92 | 5-80 | 400 | 32-276 | 750 | 8 | 6P 18.5 | 20 | 1800×4800 | 9600 | 5660×2550×1780 |
4YK1848 | 4 | 34.56 | 5-80 | 400 | 32-285 | 750 | 8 | 6P 22 | 20 | 1800×4800 | 11100 | 6290×2550×2160 |
2YK1854 | 2 | 19.44 | 5-80 | 400 | 32-312 | 800-970 | 8 | 6P 18.5 | 20 | 1800×5400 | 10150 | 5960×2550×1420 |
3YK1854 | 3 | 29.16 | 5-80 | 400 | 32-312 | 800-970 | 8 | 6P 22 | 20 | 1800×5400 | 10840 | 6260×2550×1780 |
4YK1854 | 4 | 38.88 | 5-80 | 400 | 32-336 | 800-970 | 8 | 6P 30 | 20 | 1800×5400 | 12840 | 6830×2550×2160 |
2YK2160 | 2 | 25.2 | 5-100 | 400 | 50-475 | 970 | 8 | 6P 30 | 20 | 2100×6000 | 11780 | 6720×2840×1530 |
3YK2160 | 3 | 37.8 | 5-100 | 400 | 50-475 | 970 | 8 | 6P 30 | 20 | 2100×6000 | 12800 | 7030×2840×1910 |
4YK2160 | 4 | 50.4 | 5-100 | 400 | 50-497 | 970 | 8 | 6P 37 | 20 | 2100×6000 | 14800 | 7300×2840×2380 |
2YK2460 | 2 | 28.8 | 5-100 | 400 | 65-550 | 970 | 8 | 6P 37 | 20 | 2400×6000 | 15600 | 7020×3140×1530 |
3YK2460 | 3 | 43.2 | 5-100 | 400 | 70-620 | 970 | 8 | 6P 37 | 20 | 2400×6000 | 17600 | 7300×3140×1910 |
4YK2460 | 4 | 57.6 | 5-100 | 400 | 80-680 | 970 | 8 | 6P 45 | 20 | 2400×6000 | 19600 | 7600×3140×2380 |
2YK2870 | 2 | 39.2 | 5-100 | 400 | 120-680 | 750 | 8 | 8P 22×2 | 20 | 2800×7000 | 21200 | 7600×4320×1620 |
3YK2870 | 3 | 58.8 | 5-100 | 400 | 180-720 | 750 | 8 | 8P 22×2 | 20 | 2800×7000 | 22400 | 7800×4320×2120 |
2YK3072 | 2 | 43.2 | 5-100 | 400 | 200-700 | 750 | 8 | 8P 22×2 | 20 | 3000×7200 | 23600 | 7800×4520×1750 |
3YK3072 | 3 | 64.8 | 5-100 | 400 | 230-800 | 750 | 8 | 8P 22×2 | 20 | 3000×7200 | 25500 | 8000×4520×2300 |
